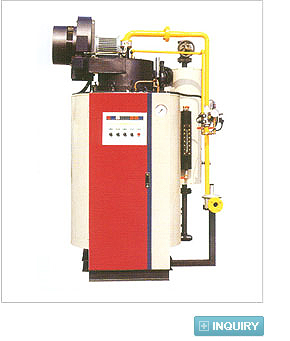

관류보일러는 단시간내에 증기가 발생하므로 고압송기가 용이한 전자동 보일러입니다.
판넬에 마이콤을 장착하여 모니터가 이상 유무를 알려주는 전자식과 기계 식이 있습니다.
COMPACT한 설계로 되어 있어 구조가 간단하고 안전합니다.
보일러가 소형이므로 협소한 장소에서도 설치가 가능합니다.
연속 브로우 장치를 부착하여 보일러의 수명을 연장합니다.
예열부하가 적어 기동성이 우수합니다.
작동후 5분 이내에 증기가 발생합니다
양질의 급수를 공급하기 위하여 소형정수기가 부착되어 있습니다.
모델 B&B-M 10 20 30 40 50 60 80 100 150 200 250 300
정격증발량 kg/hr 100 200 300 400 500 600 800 1000 1500 2000 2500 3000
최고사용압력 kg/㎠ 10
전열면적 ㎡ 2.6 3.9 4.9 4.99 4.99 9.5 9.7 9.88 9.99 21.5 24.8 29.7
연료소모량 경유 ℓ/hr 8.6 17 26 34 43 50 67 84 125 167 209 251
LNG N㎡/hr 7.7 15.3 23 30 38 45 60 75 112 150 187 225
밸브 주증기 A 20 25 25 32 32 40 50 50 65 80 80 80
안전 A 20(L) 25(L) 25(L) 25(L) 40(L) 40(L) 25(F) 25(F) 32(F) 32(F) 40(F) 40(F)
급수 A 15 20 20 25 25 25 25 25 32 32 32 32
배수 A 25 25 25 25 25 25 25 25 25 25 25 25
연료 경유 A 15 15 15 15 15 20 20 20 20 20 25 25
LNG A 25 25 25 25 25 25 25 25 40 40 50 50
운전중량 kg 370 520 570 600 620 1500 1620 1720 1850 3150 4350 4850
출구 가스닥트 Φmm 100 150 200 250 250 250 300 300 350 400 450 500
설치외형 폭 mm 770 770 870 870 870 1330 1330 1350 1380 1680 1850 1850
깊이 mm 1200 1250 1450 1500 1500 1750 1750 1750 2050 2150 2550 2550
높이 mm 1600 1950 2000 2150 2150 2250 2270 2280 2370 3150 3200 3400
1. 본 사양은 계약처 요구에 따라 변경될 수 있으며 품질개발에 의해 예고없이 변경될 수 있습니다.
2. 정격증발량은 급수온도 20℃ 증기압력 10kg/㎤ 기준입니다.
3. 가스 공급 압력은 2,000~4,000 mmAq 기준입니다.
4. 버너 및 콘트롤판넬, 압입송풍기 및 소음기, 급수펌프x2대, 연수장치, 약품주입기 포함
