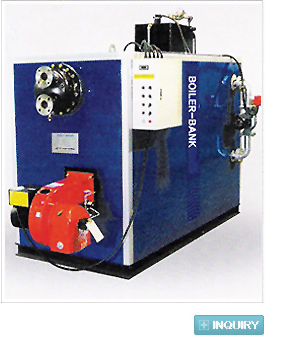

팽창탱크가 동체에 부착되어 동체내부에는 압력이 전혀 걸리지않는 무압관수 보일러로서 무면허, 무검사로 운전이 가능합니다.
관체 내부에 설치된 열교환기에 의한 간접열교환 방식으로 항상 깨끗한 온수를 공급합니다.
관수가 항상 일정하여 스케일 및 용존산소에 의한 무식이 없어 수명이. 반영구적 입니다.
대용량의 온수보일러는 열교환기를 동체 외부에 분리 설치하여. 온수공급을 원활하게 합니다.
용도에 따라서 1회로 급탕용, 2회로 난방 및 급탕용 등으로 분류합니다.
모델 B&B-ZM 50 60 80 100 120 150 200 250 300 350 400
정격열량 103kcal/hr 500 600 800 1000 1200 1500 2000 2500 3000 3500 4000
전열면적 ㎡ 11.3 12.5 13.8 16.9 18.7 36 42 48 53 67 72
연료
소모량		 경유 ℓ/hr 65 78 104 130 156 182 243 304 364 425 486
LNG N㎡/hr 60 72 96 120 144 162 216 270 325 379 433
연료
구경		 경유 A 20 20 20 20 20 20 20 25 25 25 25
LNG A 25 25 40 40 40 40 40 50 50 50 50
출구 가스닥트 mm 200x300 200x300 250x300 250x350 280x400 300x400 300x450 350x450 350x500 400x600 450x600
연돌직경 mm 300 300 350 430 430 460 550 580 610 680 750
설치
외형		 폭 mm 1700 1700 1850 1850 2000 2000 2100 2100 2150 2200 2240
길이 mm 3200 3250 3500 4000 4200 4350 4450 4830 4830 5300 5565
높이 mm 1900 1900 2100 2150 2200 2400 2500 2600 2600 2700 2700
난방용 구조   스파이럴동관 다관전열식
최고사용압력 kg/㎠ 10
열량 103kcal/hr 500 600 800 1000 1200 1500 2000 2500 3000 3500 4000
유량 ㎥/hr 50 60 80 100 120 150 200 250 300 350 400
난방입출구경 A 80 80 100 100 125 125 125 150 150 150 150
급탕용 구조   스파이럴동관 다관전열식
최고사용압력 kg/㎠ 10
열량 103kcal/hr 500 600 800 1000 1200 1500 2000 2500 3000 3500 4000
유량 ㎥/hr 8.3 10 13.3 16.7 20 25 33.3

41.7

 50 58.3 66.7
굽탕입출구경 A 65 65 80 80 100 100 100 100 125 125 125
1. 본 사양은 계약처 요구에 따라 변경될 수 있으며 품질개발에 의해 예고없이 변경될 수 있습니다.
2. 정격증발량은 급수온도 20℃ 증기압력 10kg/㎤ 기준입니다.
3. 가스 공급 압력은 2,000~4,000 mmAq 기준입니다.
