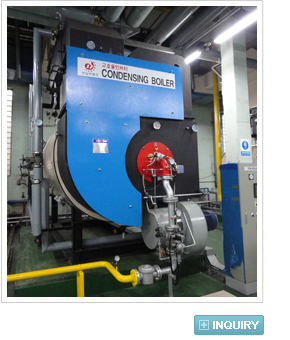

콘덴싱 보일러는 HEAT PIPE식 공기예열기와 에코노마이저를 부착하여 보일러 가동시 발생하는 배기가스중의 현열과 수증기의 잠열을 회수하여 에너지 효율을 100%이상 향상시킨 보일러입니다.
송풍기, 급수펌프, 콘트롤판넬 연속브로우 장치등 부대시설이 일체화되어 현장작업이 간단합니다.
구조가 간단하여 청소 점검 등 유지보수가 간편하며 특히 연관교체가 용이합니다.

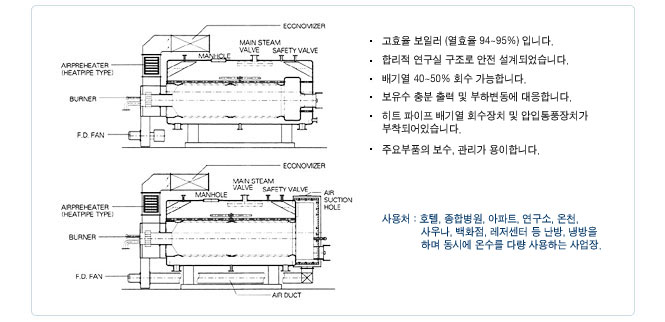

공기예열기와 에코노마이저를 본체에 부착하여 설치공간과 소요비용을 절약하고 고효율의 성능을 보장합니다. 또한 현장여건에 따라서 공기예열기와 에코노마이저 중 한가지만 선택도 가능합니다.
모델 B&B-C 100 150 200 250 300 350 400 450 500 600 700 800 1000 1200 1500
정격증발량 ㎏/hr 1000 1500 2000 2500 3000 3500 4000 4500 5000 6000 7000 8000 10000 12000 15000
최고사용압력 kg/㎠ 10~16
효율 % 94,(99~100)
전열면적 ㎡ 17 23 26 32 39 47 54 60 68 79 94 109 134 161 200
연료소모량 경유 ℓ/hr 78 119 160 200 240 279 319 359 399 479 558 638 798 957 1196
LNG N㎡/hr 64 97 130 162 195 227 260 292 325 389 455 520 650 780 975
밸브 주증기 A 65 80 80 80 80 100 100 125 125 125 150 150 200 200 200
안전 A 25 40 40 40 40 40.25 40.25 40x2 40x2 40x2 40.50 50x2 50x2 65.50 65x2
급수 A 25 25 25 25 25 40 40 40 40 40 50 50 50 50 65
배수 A 40 40 40 40 40 40 40 40 40 40 40 40 50 50 50
압력계용 A 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25
수면계 mm 220 220 220 220 220 280 280 280 280 280 280 280 280 280 280
연료 경유 A 20 20 20 20 20 20 25 25 25 25 25 25 25 32 32
LNG A 25 40 40 40 40 40 40 50 50 50 80 80 80 80 100
보일러중량 Ton 2.25 2.98 3.27 3.52 3.65 3.71 5.44 5.67 5.98 6.50 7.05 7.58 8.45 9.94 11.7
보유수량 ㎡ 1.43 1.63 1.85 2.10 2.45 2.52 3.05 3.24 3.45 3.79 4.12 4.35 6.05 6.49 7.4
출구 가스닥트 mm 200
x300		 250
x300		 250
x400		 250
x500		 250
x550		 250
x550		 300
x550		 300
x600		 350
x600		 350
x700		 400
x750		 450
x800		 500
x800		 550
x900		 600
x950
연돌직경 mm 300 360 430 460 500 550 580 610 650 680 740 820 900 960 1050
설치외형 폭 mm 2100 2190 2290 2320 2370 2400 2560 2630 2670 2720 2850 2975 3125 3225 3295
깊이 mm 3360 358/0 3800 3920 4035 4300 4620 4670 4760 4840 5070 5280 2945 6200 6670
높이 mm 1980 2050 2110 2170 2250 2300 2540 2630 2670 2870 3120 3395 3545 3645 3715
1. 본 사양은 계약처 요구에 따라 변경될 수 있으며 품질개발에 의해 예고없이 변경될 수 있습니다.
2. 정격증발량은 급수온도 20℃ 증기압력 10kg/㎤ 기준입니다.

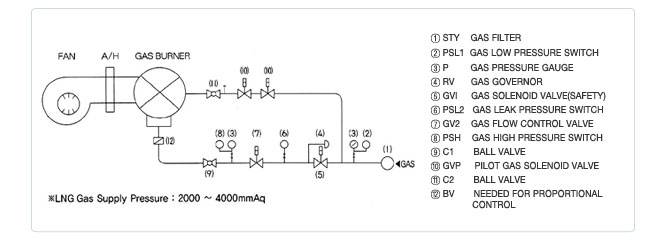

3. 가스 공급 압력은 2,000~4,000 mmAq 기준입니다.
4. 효율 94%는 히트 파이프식 공기예열기 내장형입니다.
5. 버너 및 콘트롤판넬, 압입송풍기 및 소음기, 급수펌프x2대, 연수장치, 약품주입기 포함
