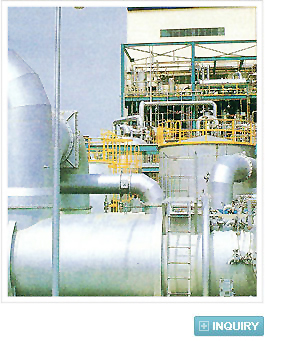

폐열 보일러는 산업용로, 용광로, 소각로 등에서 발생하는 폐열을 이용하 여 온수 및 증기를 발생하는 보일러 입니다.
폐열을 이용함으로서 에너지 절감 및 생산원가를 절감하는 효과가 뛰어 납니다.
폐열원의 조성 및 현장 여건에 따라서 연관식 입형, 횡형, 강제 순환보일러 등 다양한 형태로 제작 가능합니다.
모델 B&B-ZW 45 110 150 230 270 340 410 450 570 680 790
정격증발량 kg/hr 450 1100 1500 2300 2700 3400 4100 4500 5700 6800 7900
최고사용압력 kg/㎠ 10
가스 입출구 온도 ℃ 900~250
가스 투입량 N㎡/hr 20 50 70 100 120 150 180 200 250 300 350
전열면적 ㎡ 25 71 94 133 141 188 223 250 297 375 422
밸브 주증기 A 50 80 100 125 125 150 150 150 200 200 200
안전 A 25 25x2 25x2 25x2 25x2 25.40 25.40 25.40 40x2 40.50 40.50
급수 A 25 25 40 40 40 40 40 40 50 50 50
배수 A 40 40 40 40 40 40 40 40 40 40 40
압력계용 A 25 25 25 25 25 25 25 25 25 25 25
수면계 Amm 220 220 280 280 280 280 280 280 280 280 280
보일러중량 Ton 11.7 12.9 14.2 16.8 18.2 19.3 22.2 23.8 26.4 30.1 33.5
보유수량 ㎡ 3.4 3.9 6.1 6.5 7.2 8.1 9.7 11.4 12.7 13.6 15.1
입구가스닥트 mm 350x500 450x750 500x900 600x1000 750x1000 850x1100 900x1200 900x1350 950x1450 950x1700 1100x1700
출구가스닥트 mm 200x400 300x550 400x650 500x750 600x800 700x900 700x1000 800x1000 900x1000 950x1200 950x1350
설치외형 폭 mm 1720 1940 2280 2380 2480 2700 3040 3100 3280 3400 3580
길이 mm 4200 4700 4800 5100 5200 5300 5500 5750 5900 6100 6300
높이 mm 1770 1900 2350 2430 2530 2750 3090 3150 3330 3490 3630
1. 본 사양은 계약처 요구에 따라 변경될 수 있으며 품질개발에 의해 예고없이 변경될 수 있습니다.
2. 정격증발량은 급수온도 20℃ 증기압력 10kg/㎤ 기준입니다.
3. 가스 공급 압력은 2,000~4,000 mmAq 기준입니다.
