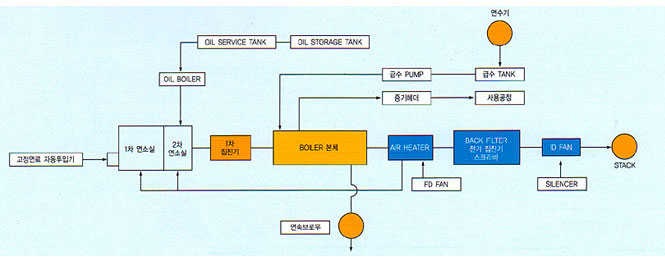

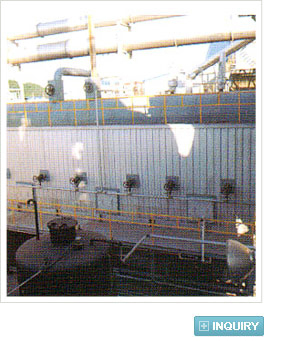

폐열 보일러는 산업용로, 용광로, 소광로등에서 발생하는 폐열을 이용하여 온수 및 증기를 발생하는 보일러입니다.
폐열을 이용함으로서 에너지 절감 및 생산원가를 절감하는 효과가 뛰어 납니다.


폐열원의 조성 및 현장 여건에 따라서 수관식 2-DRUM TYPE, 3-DRUM TYPE 등 다양한 형태로 제작 가능합니다.
수관식 폐열보일러는 보일러 하단에 ASH HOPPER를 설치하여 DUST를 쉽게 제거할 수 있습니다.
모델 B&B-PW 490 790 1130 1450 1790 2100 2400 2700 3060
정격증발량 kg/hr 4900 7900 11300 14500 17900 21000 24000 27000 30600
최고사용압력 kg/㎠ 10~30
가스 입출구 온도 ℃ 1150~250
가스 투입량 N㎡/hr 150 245 345 445 545 645 745 845 945
전열면적 ㎡ 220 315 551 600 790 890 945 1050 1250
밸브 주증기 A 200 250 250 300 250x2 250x2 300x2 300x2 250x3
안전 A 40x2 40.50 50.65 65x25 65.80 65.80 80x2 80.100 80.100
급수 A 40 50 50 65 65 65 60 65 80
배수 A 40 50 50 65 65 65 65 65 80
압력게용 A 40 50 50 50 50 65 65 65 65
수면계 Amm 280 280 280 280 280 280 280 280 280
보일러중량 Ton 19 21 27 28 33 35 36 38 45
보유수량 ㎡ 11.7 13.2 15.1 16.2 19.4 20.4 20.9 21.8 23.7
입구가스닥트 mm 1200x1400 1200x1900 1600x2800 1600x2800 1800x3300 1800x3800 1800x4100 1800x4500 2000x4800
출구가스닥트 mm 500x700 650x950 800x1200 900x1350 1000x1450 1100x1650 1200x1750 1300x1850 1300x2000
설치외형 폭 mm 4200 4200 4600 4600 4800 4800 4800 4800 5000
길이 mm 10000 10500 10500 10500 10500 10500 10500 10500 10500
높이 mm 6300 6800 7800 7800 8350 8850 9150 9600 9850
1. 본 사양은 계약처 요구에 따라 변경될 수 있으며 품질개발에 의해 예고없이 변경될 수 있습니다.
2. 정격증발량은 급수온도 20℃ 증기압력 10kg/㎤ 기준입니다.
3. 가스 공급 압력은 2,000~4,000 mmAq 기준입니다.
4. 버너 및 콘트롤판넬, 압입송풍기 및 소음기, 급수펌프x2대, 연수장치, 약품주입기 포함
