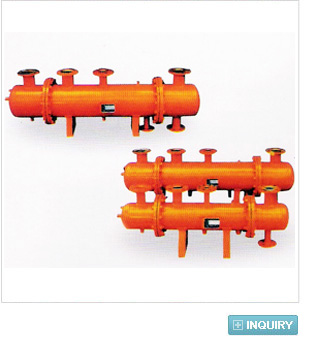

전열효과가 우수한 Sprial Tube를 사용함으로서 소형경량화 하여 좁은 공간에도 설치가 가능하며 Sprial Tube특유의 난류현상이 스케일의 부착 을 억제하므로 장기간 높은 전열효과가 유지됩니다.

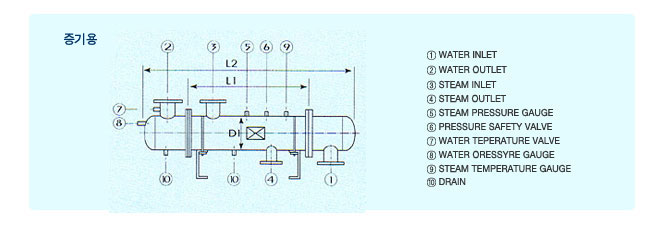

Gapacity B&B-HE SIZE 전열면적  압력손실  스팀소모량  온수 순환량 배관구경
열량 직경x길이 길이 온수 스팀
kcal/hr DxL1 L2 ㎡ kg/㎠ kg/hr ㎡/hr ①②
IN/OUT		 ③IN ④OUT
100000 125x1000 1360 0.84 0.079 180 10 50 50 25
200000 150x1000 1580 1.39 0.079 360 20 80 80 40
300000 200x1000 1660 2.24 0.079 540 30 100 80 40
400000 200x1200 1860 3.17 0.0685 720 40 100 100 50
500000 250x1000 1740 3.69 0.0687 900 500 125 100 50
600000 250x1000 1740 3.429 0.0687 1080 60 125 100 50
700000 250x1200 1940 5.15 0.0687 1260 70 125 125 65
800000 250x1500 2060 5.64 0.068 1440 80 150 125 65
900000 300x1200 2100 6.34 0.0684 1620 90 150 125 65
1000000 300x1200 2100 7.24 0.176 1800 100 150 125 65
1250000 350x1200 2120 8.92 0.153 2250 125 200 150 80
1500000 350x1200 2200 10.23 0.12 2700 150 200 150 80
2000000 400x1200 2220 14.18 0.126 3600 200 250 200 100

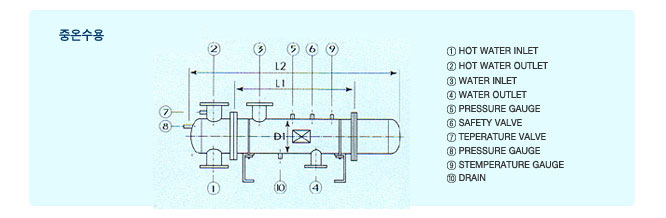

B&B-HE SIZE 전열면적  중온수 유량   온수 순환량   배관구경
직경x길이 길이 중온수 온수
DxL1 L2 ㎡ ㎡/hr ㎡/hr IN/OUT IN/OUT
200x1800 2326 4.73 2.0 10.2 32 50
200x2200 2720 5.78 4.1 20.4 40 80
250x1000 2550 9.45 6.2 30.5 50 100
300x2000 2600 12.17 8.2 40.7 65 100
350x2000 2750 14.56 10.3 50.9 80 125
350x2200 2950 17.46 12.4 61.1 80 125
400x2000 2750 21.01 14.4 71.3 80 125
400x2200 2950 23.63 16.5 81.4 80 150
450x2000 2780 25.78 18.5 91.6 100 150
450x2200 2950 27.69 20.6 101.8 100 150
500x2200 3020 30.08 25.7 127.2 125 200
500x2400 3200 43.86 30.9 152.7 125 200
500x3000 3820 54.79 41.2 203.6 150 250
